Sistema Planex · Aluplan
Substitua a madeira na execução de lajes maciças com as fôrmas e sistemas construtivos Atex.
Locação de fôrmas plásticas reutilizáveis para industrializar a execução de lajes maciças: mais rapidez, menos mão de obra e acabamento superior.
sistemas: Planex e Aluplan, a fôrma plana do Sistema Alumatex
menos madeira com o Sistema Planex, dependendo do projeto
recicláveis: as fôrmas Planex são reutilizadas centenas de vezes
por dia de montagem com o Alumatex (pé-direito de 3 m, até 4 funcionários)
menos escoras com o Alumatex, comparado com outros sistemas específicos
Mais de 130 milhões de m² já foram industrializados com sistemas Atex.

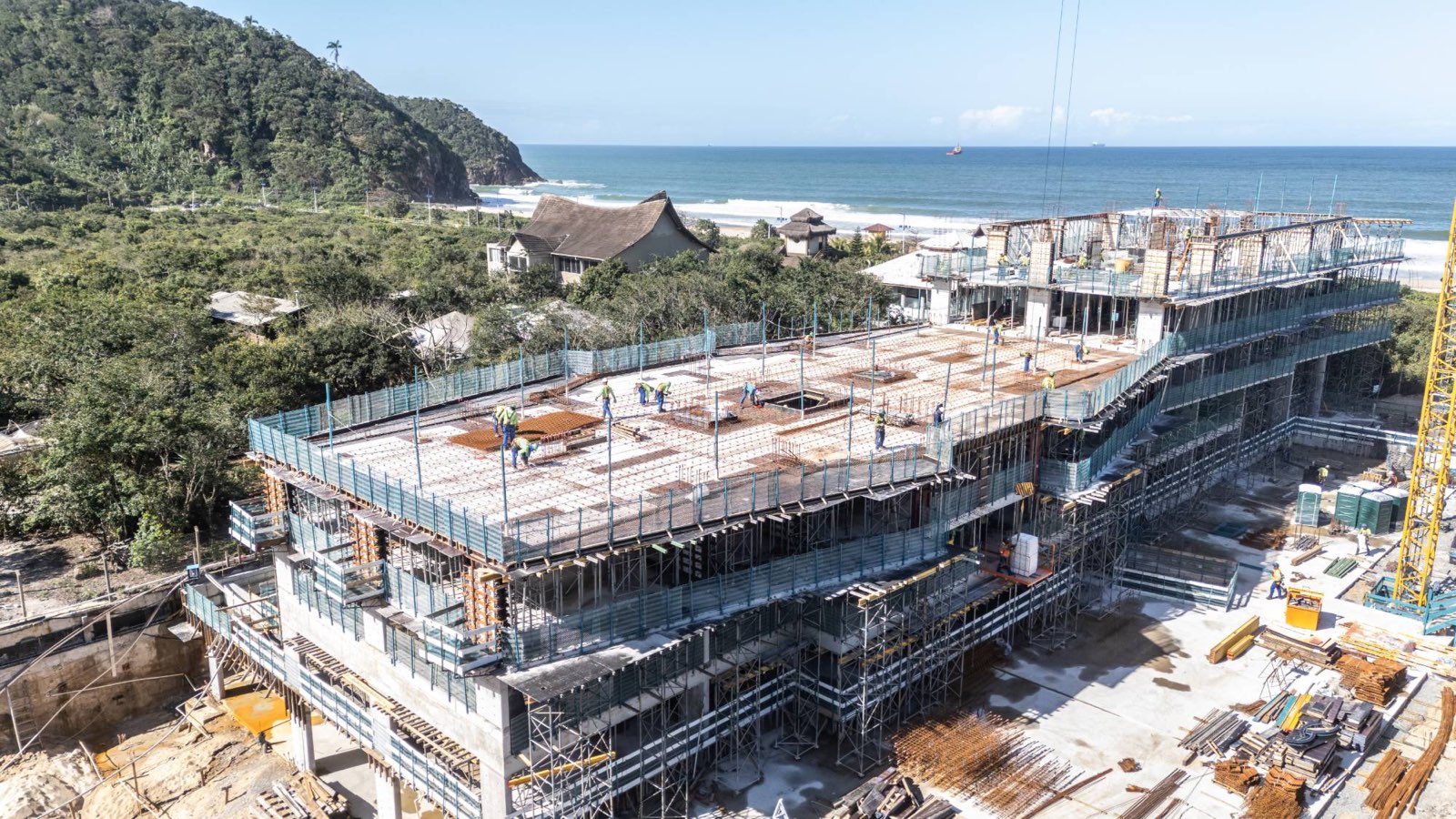

Na execução tradicional, a laje maciça era moldada com fôrmas de madeira, que permitiam poucas reutilizações, deformavam, dependiam de trabalho artesanal e viravam entulho. As fôrmas para laje maciça Atex industrializam essa etapa: são locadas, reutilizadas centenas de vezes e montadas como sistema, com o mesmo processo repetido em cada pavimento.
Fôrmas e Sistemas Construtivos para Engenharia Estrutural
Fôrmas plásticas para laje maciça.
Todo tipo de laje maciça
Sistema Planex®
Um sistema construtivo modularizado e fôrmas plásticas para lajes maciças para atender diversas soluções estruturais.
- Processo construtivo industrializado: mais rápido, mais racional, mais sustentável.
- Fôrmas com dimensões variadas conectadas por travas, para atender lajes de qualquer dimensão.
- Substitui até 95% da madeira usada na estrutura.
Lajes planas
Aluplan

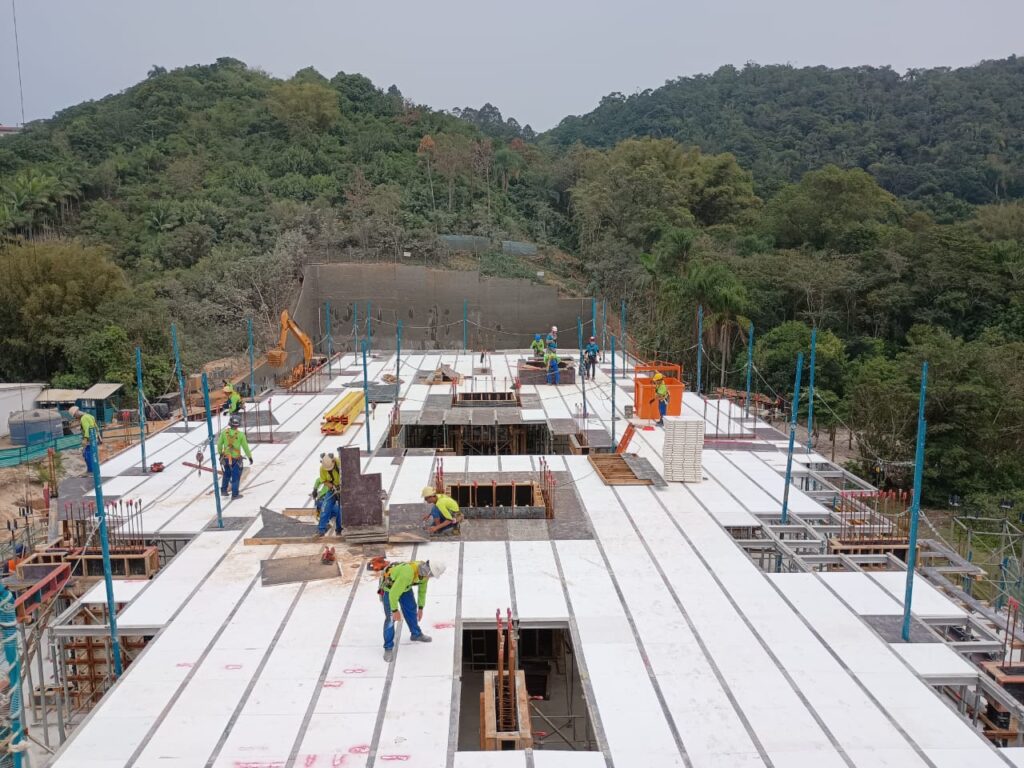

A fôrma plana do Sistema Alumatex para lajes planas, maciças ou mistas, com vigas embutidas.
- A fôrma Atex Aluplan é uma solução entregue com todo o sistema de escoras e cimbramento em alumínio. Além de lajes planas maciças, é possível integrar fôrmas para lajes nervuradas para executar lajes mistas com o mesmo sistema.
- Mais produtividade: com o Sistema Alumatex, 400 a 500 m²/dia de montagem (pé-direito de 3 m, até 4 funcionários).
Ferramenta
Qual sistema para a sua laje maciça?
Informe a solução estrutural e a espessura da laje para ver o sistema Atex indicado.
Indicação preliminar. A definição final é feita pela engenharia Atex a partir do projeto estrutural.
Motivos para escolher as fôrmas reutilizáveis Atex
além da economia de madeira.
Sustentabilidade
As fôrmas Atex são recicláveis e reutilizáveis: podem ser usadas centenas de vezes e reduzem a geração e o descarte de entulho.
Industrialização
Obras mais racionais e produtivas com menos mão de obra.
Qualidade
O material de alta qualidade das fôrmas garante estruturas alinhadas, acabamento melhor e mais preciso.
Locação
As fôrmas são locadas pela Atex: a construtora usa o sistema completo durante a obra, sem investir na compra de equipamentos.
Soluções
Dois sistemas construtivos para laje maciça.
Entenda as diferenças e as características de cada sistema.

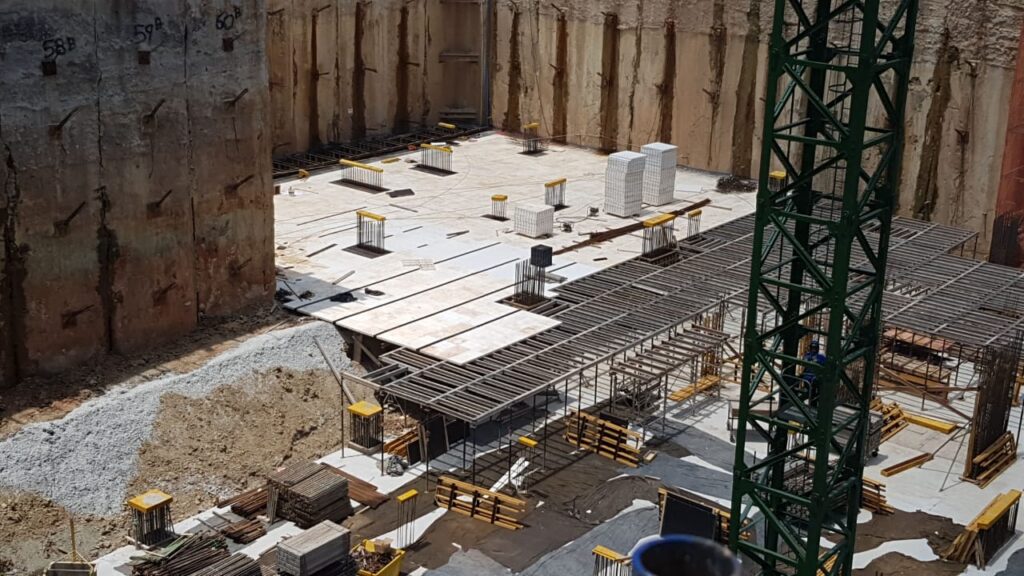

Sistema Planex: fôrmas para lajes maciças.
- Fôrmas plásticas modulares, conectadas por travas.
- Para qualquer tipo de laje maciça.
- Compatível com qualquer tipo de escoramento.
- Lajes de até 25 cm de espessura.
- Até 95% menos madeira na estrutura.
- Acabamento liso e perfeito.
- Fôrmas translúcidas: luz natural na obra.
- Indicado também para laje maciça protendida.
Aluplan: a fôrma para laje maciça do Sistema Alumatex.
- Fôrma plana exclusiva do Sistema Alumatex.
- Entregue com escoras, cimbramento em alumínio e drophead.
- Para lajes lisas, com capitéis ou com vigas-faixa.
- Laje mista: integra fôrmas para laje nervurada no mesmo sistema.
- 400 a 500 m²/dia de montagem (pé-direito de 3 m, até 4 funcionários).
- Até 65% menos escoras que outros sistemas específicos.
- Indicada também para laje maciça protendida.
Informações técnicas
Componentes de cada sistema.
Sistema Planex
Módulos Planex 60, 120, 15, 15 borda e 5, com as peças de quina Planex Outside, Planex Edge, Edge Corner e Planex Inside, conectados por trava.
Sistema Alumatex
Escoras, contraventamento, cimbramento em alumínio e drophead, com a fôrma plana Aluplan e a fôrma nervurada, nos modelos 610 B125 ou 800 para os dois tipos de fôrma.
Interface com madeira
O Planex tem peças preparadas para o complemento de madeira que alguns projetos exigem.
Catálogo Atex
Medidas e especificações das fôrmas Planex e Aluplan para laje maciça, vigas, pilares e outros sistemas construtivos.
Assessoria técnica
Do projeto ao canteiro, com você.
Uma equipe qualificada para oferecer a melhor combinação de fôrmas e acessórios para alcançar as metas de economia, produtividade e sustentabilidade do projeto.
01
Sugestão de paginação das fôrmas.
02
Tecnologias modernas para aprendizagem do sistema construtivo.
03
Assistência técnica gratuita da paginação ao canteiro.
das 100 maiores construtoras brasileiras
usam as soluções Atex.
Dúvidas
Perguntas frequentes sobre laje maciça.
O que é laje maciça?
Laje maciça é uma placa de concreto armado ou protendido com espessura constante e sem vazios internos, que recebe as cargas do pavimento e as transmite para vigas, pilares ou paredes de alvenaria estrutural. É a solução mais tradicional para lajes de pequenos e médios vãos e, em geral, tem de 7 a 14 cm de espessura. Acima disso, a laje nervurada com a mesma inércia costuma ser mais econômica. Na Atex, a laje maciça é executada com o Sistema Planex ou com a Aluplan, a fôrma para laje maciça do Sistema Alumatex.
O que é fôrma para laje maciça?
Fôrma para laje maciça é o molde que dá forma ao concreto enquanto ele endurece: define a face inferior da laje e das vigas e fica apoiada sobre o escoramento até a desforma. Tradicionalmente, era feita artesanalmente com chapas de madeira, que permitem poucas reutilizações, deformam e viram entulho. Hoje, a execução pode ser industrializada. Na Atex, são duas opções locadas: as fôrmas plásticas modulares do Sistema Planex, reutilizadas centenas de vezes e 100% recicláveis, e a Aluplan, a fôrma para laje maciça do Sistema Alumatex, montada sobre o escoramento em alumínio.
Quando usar o Sistema Planex e quando usar o Sistema Alumatex?
Depende de como a laje é apoiada. Para lajes maciças apoiadas em vigas ou em alvenaria estrutural, o indicado é o Sistema Planex. Para lajes lisas, com capitéis ou com vigas-faixa, e para lajes mistas, o indicado é o Sistema Alumatex, com a Aluplan. Na laje maciça protendida, os dois sistemas atendem.
O Sistema Planex e as fôrmas Aluplan podem ser usados com qualquer tipo de escoramento?
O Sistema Planex, sim: é compatível com qualquer tipo de escoramento. Já a Aluplan é exclusiva do Sistema Alumatex e trabalha com o escoramento em alumínio do próprio sistema (escoras, contraventamento, cimbramento em alumínio e drophead), que a Atex entrega completo.
Até que espessura de laje maciça o Sistema Planex é indicado?
O Planex resiste a lajes maciças de até 25 cm de espessura, mas, acima de 14 cm, consulte a economia da Laje Nervurada Atex com a mesma inércia, que reduz em até 40% o consumo de concreto e aço.
O Sistema Planex elimina a madeira da obra?
O Planex substitui as placas de compensado e reduz o uso de madeira em até 95%, dependendo das dimensões do projeto. Como as fôrmas têm dimensões exatas, alguns projetos exigem complemento de madeira, e o sistema tem peças preparadas para essa conexão de forma simples. Também diminui o uso de insumos como pregos.
Quais são os módulos do Sistema Planex?
Os módulos são Planex 60 (60 x 60 x 7 cm), Planex 120 (120 x 60 x 7 cm), Planex 15 (15 x 60 x 7 cm), Planex 15 borda (15 x 60 x 5,2 cm) e Planex 5 (5 x 60 x 7 cm), além das peças de quina Planex Outside, Planex Edge, Edge Corner e Planex Inside. Cada peça é uma fôrma individual, conectada às demais por trava. Combinando os módulos, é possível montar diversas dimensões de superfície plana.
Onde mais o Sistema Planex pode ser usado além de lajes e vigas?
Um uso muito recorrente é em fundações, como cintas e blocos de fundação de edifícios. O sistema também executa pilares, muros, paredes, reservatórios, caixas, piscinas, platibandas, rampas, tapumes, mesa voadora e retrofit. Em obras de alvenaria estrutural, com poucos recortes na laje, grandes áreas de Planex são montadas de uma vez.
Quais as vantagens das fôrmas plásticas em relação às de madeira?
A madeira permite poucas repetições, deforma, gera acabamento ruim e vira entulho. As fôrmas Planex são reutilizadas centenas de vezes, são 100% recicláveis e deixam acabamento liso no concreto. Por serem translúcidas, levam luz natural à obra e reduzem o consumo de energia.
