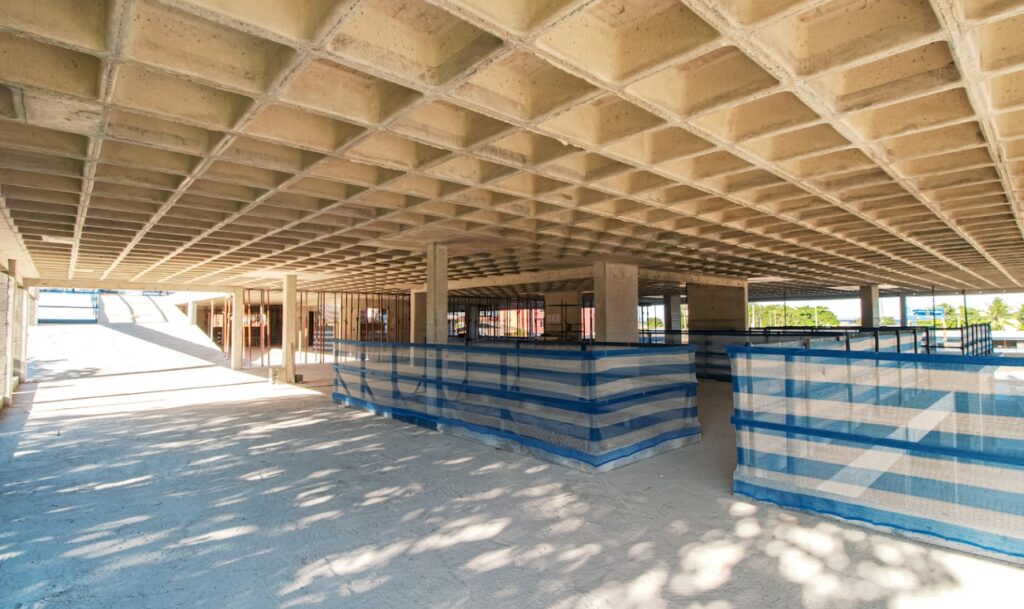

A partir da vigência da NBR 15575, em 2013, voltou a ter discussão sobre o emprego de laje nervurada, com economia, em situação de incêndio e em desempenho acústico.
Em resumo: laje nervurada, incêndio e acústica
A laje nervurada atende à NBR 15200 com largura mínima de nervura e internamento mínimo da ferragem definidos pelo TRRF, e à compartimentação com espessura mínima de capa.
No desempenho acústico, os ensaios citados mostraram ruído de impacto abaixo do limite de 80 decibéis da NBR 15575-3.
Laje nervurada em situação de incêndio (NBR 15200)
Na primeira situação encontramos a NBR 15200, desde 2004, atualizada em 2012. Nela está claro que, para resistência a fogo, de acordo com um determinado TRRF (NBR 14432/2001) deve-se ter uma largura mínima da nervura (b mín) e um internamento mínimo da ferragem (C1) ambos medidos no centro de gravidade da armação.
Para compartimentação do fogo, compartimentação vertical onde houver, a capa terá uma espessura mínima (contando também com o contrapiso) e um internamento mínimo da ferragem.
Nada alterou desde a edição inicial em 2004.
Para facilitar a leitura apresentamos os quadros resumo destas duas exigências ressaltando que, em 2012, foi introduzido na NBR 15200 o tempo equivalente que, calculado especificamente para cada edificação, possibilita a redução em 30 min. do TRRF imposto pela NBR 14432/2001.
Resistência ao fogo
|
TRRF (min) |
b mín/C1 |
TRRF reduzido (min) * |
b mín / C1 |
|
30 |
80/10 |
30 |
80/10 |
|
60 |
100/25 |
30 |
80/10 |
|
90 |
120/35 |
60 |
100/25 |
|
120 |
160/45 |
90 |
120/35 |
*TRRF reduzido pelo tempo equivalente previsto na NBR 15200/2012:
Compartimentação
|
TRRF (min) |
Capa/C1 (mm) |
TRRF REDUZIDO (min) * |
CAPA/C1 (mm) |
Concreto + revestimento de areia e cimento |
|
30 |
60/10 |
30 |
60/10 |
50 + 10 |
|
60 |
80/10 |
30 |
60/10 |
50 + 10 |
|
90 |
100/15 |
60 |
80/10 |
50 + 30 |
|
120 |
120/20 |
90 |
100/15 |
70 + 30 |
Desempenho acústico da laje nervurada (NBR 15575)
Quanto ao Desempenho Acústico a recente NBR 15575/2013, parte 3, item 12, pág. 19, 20 e 21, estabelece que o Nível de Pressão Sonora de Impacto-padrão Ponderado no sistema de piso, entre unidades habitacionais, seja menor ou igual a 80 decibéis.
Considerando o trabalho Laje nervurada: análise da performance acústica para ruído de impacto. Daniel Pereyron, Arq. e Urbanista e Jorge Luiz Pizzutti dos Santos, Eng. Civil, PhD. Univ. Fed. de Santa Maria-RS, foram obtidos os seguintes resultados (pag 1465):
Laje nervurada altura 22,5 + 5,5 cm (CAPA) ……………………………. 61 decibéis
Laje nervurada altura 22,5 + 5,5 cm (CAPA) + contrapiso +
+forro de gesso …….. 55 decibéis
Ensaiando outras lajes, no trabalho Estudo de tipologias de lajes quanto ao isolamento ao ruído de impacto, Daniel Pereyron, Arq. e Urbanista, obteve os seguintes resultados (pag 80):
Laje nervurada altura 22,5 + 5,5 cm (CAPA) …………………………….. 62 decibéis
Laje maciça h = 12 cm …………………………………………………………… 60 decibéis
ou seja, o desempenho acústico de uma laje nervurada de capa 5,5 cm é praticamente igual ao de uma laje maciça de 12 cm de espessura.
Conclusão

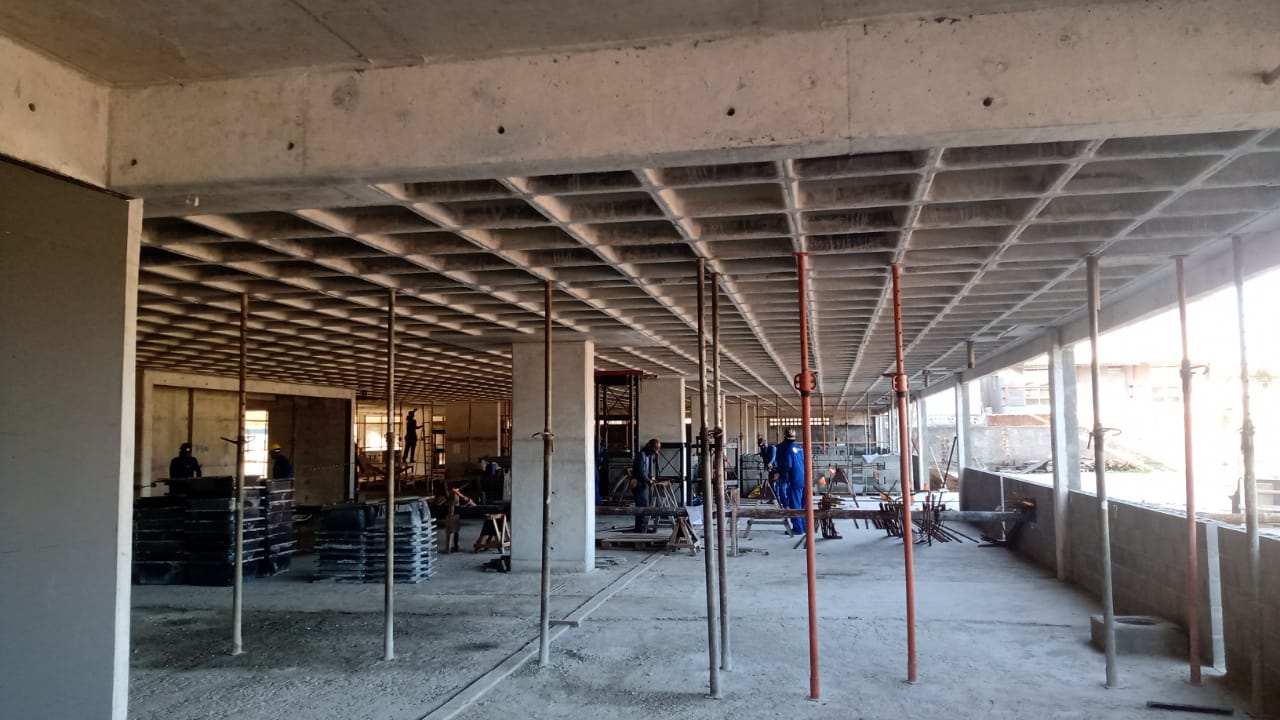

A laje nervurada, que é a laje maciça sem o concreto inútil da região de tração inferior, continua sendo uma econômica solução, atendendo às exigências de incêndio e acústica.
Para vãos a partir de 5 m esta economia se acentua, pois, com uma pequena capa, completada pelo contrapiso, atende à compartimentação do incêndio. Com uma determinada largura mínima de nervura atende à resistência a fogo. Por fim ultrapassa a expectativa no atendimento de acústica.
Uma laje maciça nestas mesmas condições estruturais consumiria 20 a 30% a mais de concreto e aço.
*Eng. Civil Marcos da Costa Terra CREA 9702/D-MG
Perguntas frequentes
Uma largura mínima da nervura (b mín) e um internamento mínimo da ferragem (C1), medidos no centro de gravidade da armação e definidos de acordo com o TRRF.
Com uma capa de espessura mínima, contando também com o contrapiso, e um internamento mínimo da ferragem, conforme o TRRF exigido.
É um cálculo feito especificamente para cada edificação, introduzido na NBR 15200 em 2012, que possibilita reduzir em 30 minutos o TRRF imposto pela NBR 14432.
Pela NBR 15575-3, o nível de pressão sonora de impacto-padrão ponderado no sistema de piso entre unidades habitacionais deve ser menor ou igual a 80 decibéis.
Nos estudos citados, uma laje nervurada de 22,5 + 5,5 cm registrou 62 decibéis, contra 60 decibéis de uma laje maciça de 12 cm. O desempenho é praticamente igual.
